Адгезиметр полимерных лент АП-1М
Загрузка...

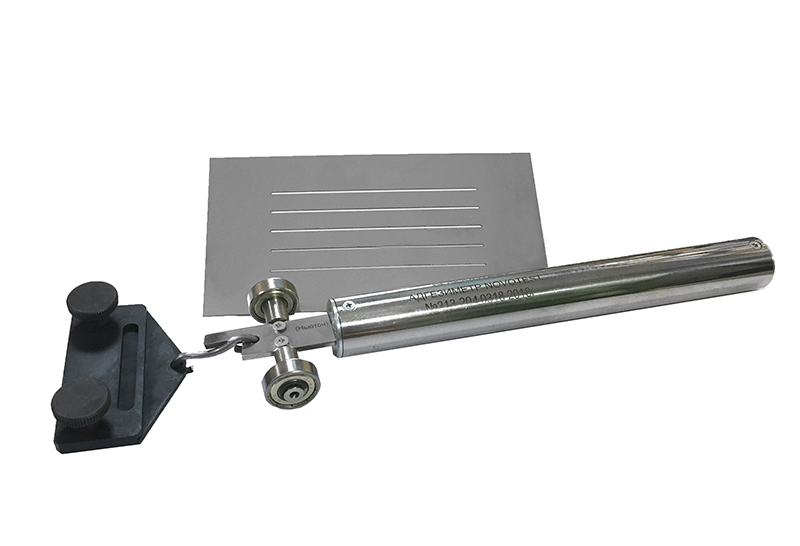

Адгезиметр полимерных лент АП-1М используется для контроля адгезии защитной изоляции трубопроводов на основе полимерных лент по ГОСТ Р 51164-98 (Метод А). В основу метода положено определение встроенным в прибор динамометром усилия необходимого для сдвига (отслаивания) полосы защитного покрытия от основания. Шкала размещенная на подвижном штоке позволяет получить значение отрыва в Ньютонах. Зная усилие отрыва, а также ширину полосы рассчитывается адгезия покрытия. Помимо этого визуально определяется характер разрушения (адгезионный, когезионный, смешанный). Адгезиметр внесен в Госреестр СИ РФ.

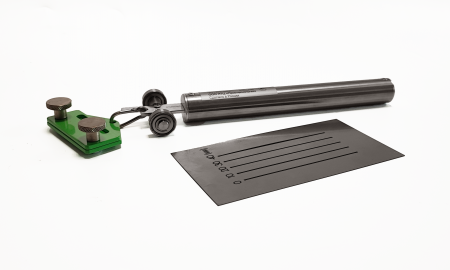

Это надежный и простой механический прибор выполненный из металла, усовершенствованное зажимное устройство позволяет без труда надежно закрепить конец полосы тестируемого покрытия, а ролики расположенные на подвижном штоке облегчают позиционирование и движение прибора в процессе контроля. Адгезиметр полимерных лент АП-1М не требует специальных навыков для работы с ним и позволяет оперативно контролировать качество защитной изоляции в полевых и лабораторных (цеховых) условиях. В стандартном комплекте поставки прилагается нож и шаблон для вырезания полос различной ширины тестируемого покрытия.
Назначение:
— определение значения адгезии защитной изоляции на основе полимерных лент трубопроводов согласно ГОСТ Р 51164-98 (метод А) и прочих защитных покрытий на различных основаниях.
Особенности:
- полностью соответствует ГОСТ
- простота использования
- наглядность полученных результатов
- возможность проводить работы в полевых условиях (запыленность, повышенная влажность и низкая температура)
- не требует специальных навыков для использования
- металлическая конструкция
- небольшой вес и размер
- все необходимое для контроля в комплекте
- внесен в Госреестр СИ РФ.
| Основные характеристики | |
| Стандарт | ГОСТ 51164-98 |
| Внесен в Госреестр СИ РФ | да |
| Номер в Госреестр СИ РФ | № 70501-18 |
| Поверка в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Диапазон измерения | от 0 до 100 Н |
| Погрешность | ±1 Н |
| Диаметр контролируемых труб | 270 – 1420 мм |
| Толщина контролируемого покрытия, не более | до 15 мм |
| Габаритные размеры, не более | 275х85х30 мм |
| Масса, не более | 0,45 кг |

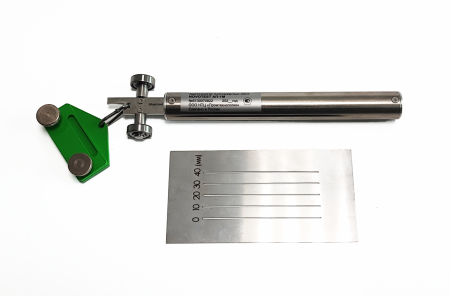

Конструкция прибора:

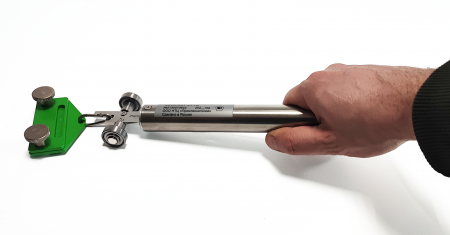

Прибор представляет собой цилиндрический корпус-ручку (3) со встроенным динамометром. На
подвижной (выдвигающейся) части динамометра (штоке) (4) установлен съемный зажим (1) для удержания
полосы отслаиваемого материала и опорные подвижные ролики (2). На шток (4) нанесена шкала,
выдвигающаяся из ручки при работе адгезиметра. Благодаря такому расположению шкалы, пользователь не
сможет перекрыть ее рукой в процессе измерения.
Конструкции АП-1М также позволяет контролировать угол отслаивания покрытия при использовании.
1 – зажим; 2 – подвижные ролики; 3 – корпус-ручка; 4 – шток с шкалой.
Проведение измерения адгезиметром полимерных лент АП-1М в соответствии с ГОСТ Р 51164-98 (Метод А)
- в качестве объектов измерения используются трубы с защитными покрытиями из полимерных лент
- выбрать 3 зоны измерения на расстоянии не менее 0,5 м.
- используя шаблон сделать надрез до металла на покрытии нужной ширины. Ширину полосы, от 10 до 40 мм, выбирают в зависимости от ожидаемой величины адгезии согласно ГОСТ 51164-98 (см. табл. 1):
- при величине адгезии от 30 до 40 Н/см ширина полосы 10-15 мм;
- при величине адгезии от 1 до 5 Н/см – 30-40 мм.
- ножом надрезается до металла конец полосы.
- приподнять подготовленную полосу покрытия и закрепить в зажиме устройства
Закрепление полосы покрытия в зажим
- прицепить зажим к прибору.
- прибор установить на трубу с защитным покрытием и добиться ее контакта со всеми роликами.
- передвигать устройство по трубе, провести отслаивание надрезанной полосы на длину 100 мм, измеряя устойчивое усилие отслаивания и визуально определяя характер разрушения (адгезионный, когезионный, смешанный).
- записать результат и аналогично провести испытание на оставшихся подготовленных зонах.
- величина адгезии (H/см) определяется по формуле:
,
где: F – усилие отслаивания, Н;
b – ширина отслаиваемой ленты, см.
- за величину адгезии защитного покрытия принимают среднее арифметическое трех измерений, вычисленное с точностью до 1,0 Н/см.
Характер разрушения:
- адгезионный — обнажение до металла;
- когезионный — отслаивание по подклеивающему слою или по грунтовке;
- смешанный — совмещение адгезионного и когезионного характеров разрушения.

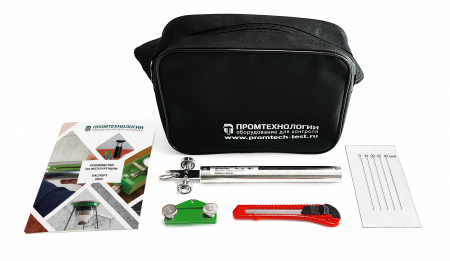

Стандартный комплект поставки:
- Адгезиметр полимерных лент АП-1М
- съемный зажим
- шаблон для вырезания полосы
- нож
- кейс
- руководство по эксплуатации совмещенное с паспортом
Дополнительные опции:
- оформление поверки
