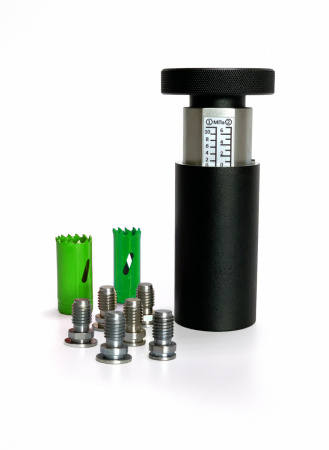

Адгезиметр механический АМЦ-1
Загрузка...Адгезиметр механический АМЦ-1 используется для контроля адгезии покрытий методом отрыва. В основу метода положено определение встроенным в прибор динамометром усилия необходимого для отрыва от основания приклеенного к испытываемому покрытию грибка определенного размера. Подвижная шкала размещенная на адгезиметре позволяет получить значение отрыва в Мегапаскалях (МПа). В расчете учитывается усилие отрыва и площадь основания грибка. В стандартном комплекте идут 2 вида грибков (15,1 и 19,5 мм), соответственно на приборе размещено 2 шкалы (0-6 и 0-10 МПа). Дополнительно прибор может быть укомплектован грибками и шкалами для контроля адгезии на отрыв в диапазонах 0-2; 0-15 и 0-20 МПа. Адгезиметр АМЦ-1 внесен в Госреестр СИ РФ и соответствует ГОСТ 32299-2013, ГОСТ 27325-87, ASTM D 4541, ISO 4624 и ISO 16276-1. Поверка производится только с применением стандартных грибков в диапазоне 0-10 МПа.
Это надежный и простой механический прибор выполненный из металла. Использование быстрополимеризирующихся клеев двух типов идущих в комплекте позволяют проводить контроль без значительных временных затрат. Адгезиметр АМЦ-1 не требует специальных навыков для работы с ним и позволяет оперативно контролировать качество покрытий в полевых и лабораторных (цеховых) условиях. В стандартном комплекте поставки идут по 3 грибка каждого 15,1 и 19,5 мм, 2 вида балеринок для обрезания покрытия вокруг грибков, 2 типа клея и ключ для выкручивая грибков после проведения контроля. В дополнительных комплектациях добавляются соответствующие грибки, шкалы и балеринки необходимого размера, с грибками для контроля в диапазоне 0-2 МПа поставляется специальная проставка.
НАЗНАЧЕНИЕ:
- определение значения адгезии покрытий методом отрыва на различных основаниях.
ОСОБЕННОСТИ:
- полностью соответствует ГОСТ
- простота использования
- наглядность полученных результатов
- возможность проводить работы в полевых условиях (запыленность, повышенная влажность и низкая температура)
- высокая скорость проведения измерений благодаря применению быстрополимеризующихся клеев

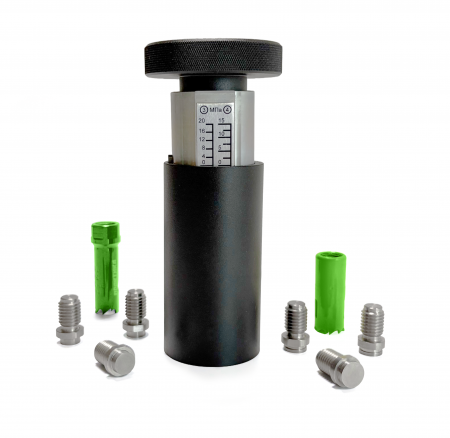

- 5 видов грибков и шкал
- не требует специальных навыков для использования
- металлическая конструкция
- небольшой вес и размер
- все необходимое для контроля в комплекте
- внесен в Госреестр СИ РФ.
| Основные характеристики | |
| Стандарт | ГОСТ 27325-87, ГОСТ 32299-2013, ASTM D 4541, ISO 4624 и ISO 16276-1 |
| Внесен в Госреестр СИ РФ | да |
| Номер в Госреестр СИ РФ | 70502-18 |
| Поверка в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Диапазон измерения | от 0 до 10 МПа (шкала №1) от 0 до 6 МПа (шкала №2) от 0 до 20 МПа (доп шкала №3) от 0 до 15 МПа (доп шкала №4) от 0 до 2 МПа (доп шкала №5) |
| Погрешность | ±1 МПа (для шкалы №1) ±0,5 МПа (для шкалы №2) ±2 МПа (для доп шкалы №3) ±1,5 МПа (для доп шкалы №4) ±0,2 МПа (для доп шкалы №5) |
| Цена деления шкалы, ед | 2 МПа (для шкалы №1) 1 МПа (для шкалы №2) 4 МПа (для доп шкалы №3) 2,5 МПа (для доп шкалы №4) 0,5 МПа (для доп шкалы №5) |
| Диаметр основания для образцов (грибков) | 15,1 мм (грибок №1) 19,5 мм (грибок №2) 10,7 мм (доп грибок №3) 12,3 мм (доп грибок №4) 33,8 мм (доп грибок №5) |
| Максимальное усилие отрыва, Н, не более | 1961,33 Н |
| Габаритные размеры, не более | 150хd52 мм |
| Масса, не более | 1 кг |
| Условия эксплуатации | |
| — температура окружающей среды | от -45 до +40 °С |
| — относительная влажность, не более | 80% |
| — атмосферное давление | от 84,0 до 106,7 кПа |
Конструкция прибора:
Конструкция прибора состоит из цилиндрического корпуса внутри которого создается усилие отрыва с помощью поворотного механизма, состоящего из пары винт-гайка, взводящим пружинный механизм, который связан с грибком.
1 – верхняя ручка; 2 – шкала для грибка №1; 3 – шкала для грибка №2; 4 – корпус; 5 – захват грибка.
Проведение измерения адгезиметром АМЦ-1:
- Необходимо подготовить условия проведения испытания согласно рекомендациям нормативно-технической документации на покрытие, а также согласно выбранной методики испытания.
- Зачистить поверхность грибка и место его приклейки на изделие с помощью шкурки (мелкой наждачной бумаги).
- Приклеить грибок к покрытию, прижать и выдержать в соответствии с указаниями на упаковке, а также убрать излишки клея.
- При помощи балеринки (соответствующей диаметру грибка) вырезать участок испытуемого покрытия вокруг грибка до металла.
- Вращением верхней ручки против часовой стрелки полностью отпустить захватный механизм и пружину (при этом поворотный механизм свободно перемещается в корпусе).
- Навернуть захватный механизм на грибок с использованием резьбы в нижней части захватного механизма вращением прибора по часовой стрелке до упора в основание.
- Плавно взвести пружину поворотного механизма вращением ручки по часовой стрелке, при этом приложенное удельное усилие фиксируется на шкале относительно верхнего обреза корпуса.
- Поворачивать ручку адгезиметра до отрыва грибка от покрытия и снять показания с шкалы адгезиметра.
Характер разрушения по ГОСТ 32299, ISO 4624 и ISO 16276-1:
Анализ характера разрушения осуществляют визуальным контролем поверхности излома, чтобы установить его характер, следующим образом:
- А когезионное разрушение окрашенной пластины (разрушение слабого компонента);
- А/В адгезионное разрушение (слоя клея) между окрашенной поверхностью и первым слоем покрытия;
- В когезионное разрушение первого слоя покрытия;
- В/С адгезионное разрушение между первым и вторым слоем покрытия;
- n когезионное разрушение n-того слоя многослойного покрытия;
- n/m адгезионное разрушение сцепления между n-тым и m-тым слоями многослойной системы;
- -/Y разрушение сцепления между последним слоем покрытия и клеем;
- Y когезионное разрушение слоя клея;
- Y/Z адгезионное разрушение между клеем и заготовкой.
Оценивают площадь разрушения как процент с точностью до 10% для каждого типа разрушения.

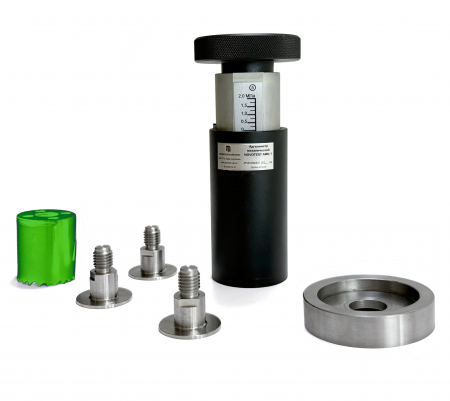

Применение АМЦ-1 с проставкой для контроля адгезии в диапазоне 0-2 МПа:
Рис 1
Наклеить грибок
Рис 2
Обрезать фрезой покрытие до основания
Рис 3
Расположить проставку вокруг грибка
Рис 4
Накрутить адгезиметр на грибок до упора
Рис 5
Вращать ручку адгезиметра по часовой стрелке до отрыва грибка

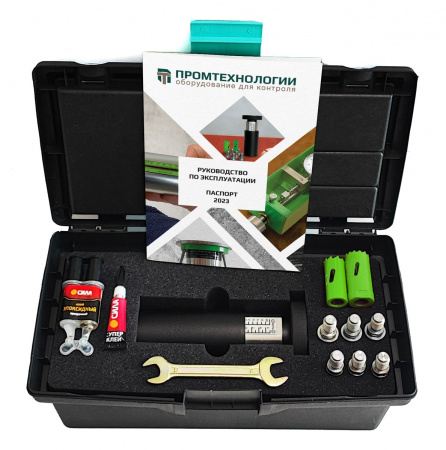

Стандартный комплект поставки:
- Адгезиметр механический АМЦ-1
- Грибок №1 (3 шт)
- Грибок №2 (3 шт)
- Балеринка (фреза) для обрезания основания (2 шт)
- Клей эпоксидный двухкомпонентный
- Циакриновый клей
- Рожковый ключ
- Кейс
- Руководство по эксплуатации совмещенное с паспортом
Дополнительные опции:
- оформление поверки
- Грибок №3
- Грибок №4
- Грибок №5
- Балеринки для обрезания основания к дополнительным грибкам
