Толщиномер-гребенка мокрого слоя ПРОМТ ТГ-1

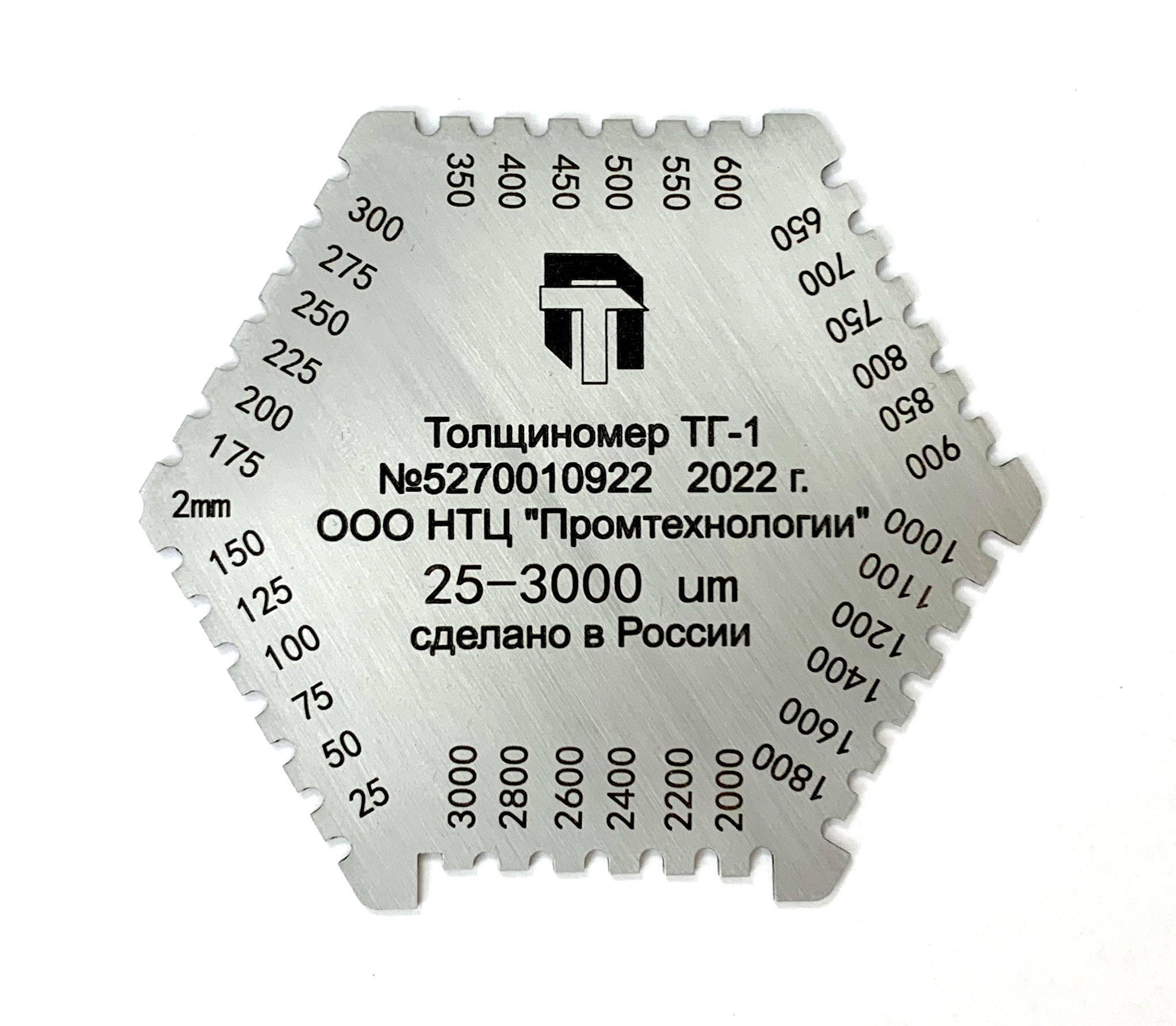

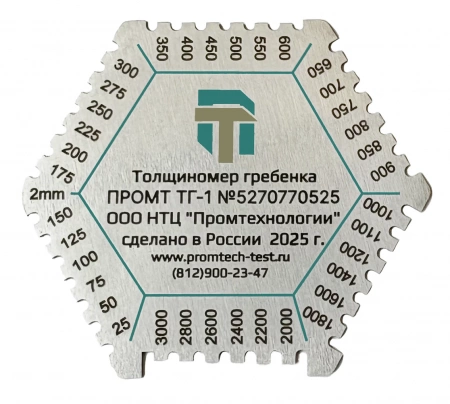

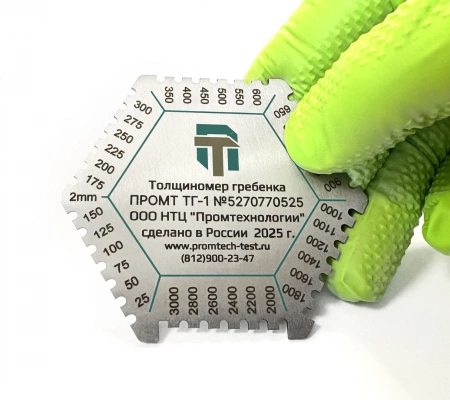

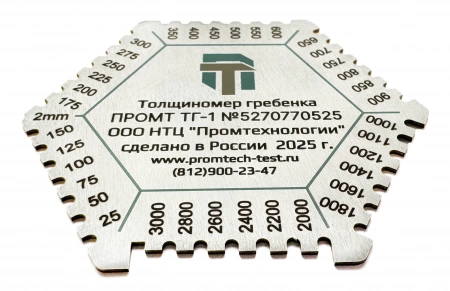

Загрузка...Толщиномер-гребенка ПРОМТ ТГ-1 используется для контроля толщины мокрого слоя покрытия в диапазоне 25-3000 мкм механическим методом. Прибор представляет из себя шестиугольную металлическую пластину с выступающими зубьями различной длинны. В углах прибора расположены одинаковые опорные базы. Над каждым из зубьев выгравировано значение расстояния от края этого зуба до оси между двумя опорными базами используемой стороны.
Метод работы толщиномера заключается в определения толщины покрытия путем контроля окрашивания зубьев после погружения прибора в неотвердевший («мокрый») слой исследуемого покрытия до косания основания опорными базами выбранной стороны устройства. Причем, по ISO 2808 значением толщины является показание наибольшего зазора зуба окрашенного ЛКМ, когда как в России более распространен принцип определения толщины покрытия по среднему между соседними окрашенным и не окрашенным зубьями.
Это надежный и простой механический прибор, не требующий специальных навыков для работы с ним, позволяет оперативно контролировать качество неотвердевшего слоя покрытий в полевых и лабораторных (цеховых) условиях.
Назначение:
- определение толщины неотвердевшего слоя покрытия на различных основаниях
Особенности:
- простота использования
- наглядность результатов
- широкий диапазон
- не требует специальных навыков для использования
- небольшой вес и размер
- защитный чехол в комплекте
| Основные характеристики | |
| Стандарт | ISO 2808 |
| Внесен в Госреестр СИ РФ | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Аттестация в комплекте | нет |
| Технические характеристики | |
| Количество рабочих граней | 6 |
| Диапазон измерения толщины | 25-3000 мкм |
| Пределы основной допустимой погрешности величины зазоров | ±(0,03h+5) мкм |
| Габаритные размеры, не более | 75х65х1 мм |
| Масса, не более | 0,05 кг |
Конструкция прибора:
1 – опорные базы; 2 – зуб; 3 – величина зазора.
Применение толщиномера-гребенки ПРОМТ ТГ-1:
1 – основание; 2 – покрытие; 3 – зуб с наибольшим зазором имеющий контакт с покрытием; 4 – толщиномер-гребенка.
- Осмотреть и, если необходимо, очистить толщиномер.
- Выбрать наиболее подходящую сторону прибора исходя из предполагаемой толщины покрытия.
- Погрузить прибор выбранной стороной в покрытие перпендикулярно основанию до касания его обеими опорными базами.
- Аккуратно вытащить прибор вверх перпендикулярно слою покрытия не допуская наклона толщиномера.
- Определить в соответствии с выбранной методикой толщину слоя покрытия:
— по значению наибольшего зазора зуба окрашенного покрытием (ISO 2808)
— по среднему значению между соседними окрашенным и неокрашенным зубьями.

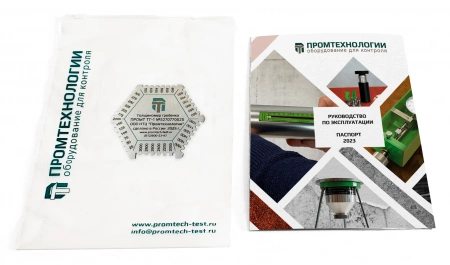

Стандартный комплект поставки:
- толщиномер-гребенка ПРОМТ ТГ-1
- чехол
- пакет с бегунком
- руководство по эксплуатации совмещенное с паспортом
Дополнительные опции:
- оформление метрологической аттестации
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ДЛЯ ЗАКАЗА:
- свидетельство о калибровке.
