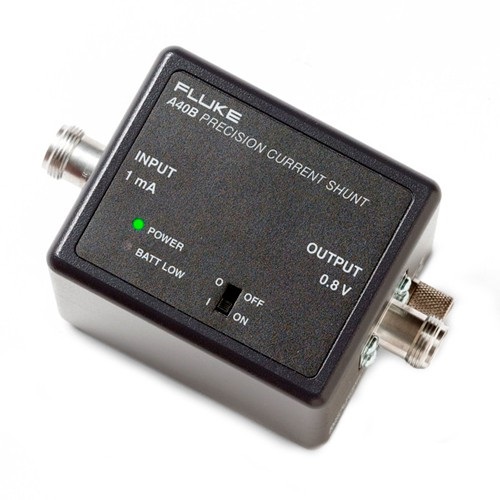

Токовый шунт Fluke A40B-001MA
Загрузка...
Токовый шунт Fluke A40B-001MA — это прецизионное устройство активного типа, которое применяется для высокоточных лабораторных замеров силы тока, проведения испытаний эталонов, цифровых ваттметров, калибровки источников тока, оценки качества электроэнергии и др.
Преимущества модели
Главные преимущества серии A40B — исключительно стабильное сопротивление, а также отличные показатели коэффициентов температуры и мощности саморазогрева.
Продуманная конструкция и первоклассные компоненты токовых шунтов обеспечивают минимальное смещение амплитуды и фаз, которым можно пренебречь при большинстве исследований в таких сферах, как НИОКР, метрология и производственный контроль.
С Fluke A40B-001MA работа специалиста значительно упрощается т.к. чаще всего отпадает необходимость применения сравнительных эталонов, что позволяет проводить простые, одноэтапные измерения тока, например, при тестировании калибраторов.
Особенности работы
Модель с номиналом 1 мА дополнительно оборудована буферным усилителем, который запитан от встроенной батареи. Усилитель внедрен в схему для минимизации эффекта нагрузки и взаимодействия шунта с измерительным прибором. В корпусном исполнении все резистивные элементы закрыты, что уменьшает влияние внешних воздействий на результат исследования.
Технические характеристики Fluke A40B-001MA:
| Fluke A40B-001MA | |
|---|---|
| Габариты (максимальные) | |
| Номинал шунта | от 1 мА до 2 А |
| Высота | 70 мм |
| Ширина | 70 мм |
| Полная длина | 124 мм |
| Физические/механические параметры | |
| Номинал шунта | от 1 мА до 20 А |
| Масса | 0,7 кг |
| Входной разъём | N тип (мама) |
| Разъем выхода | N тип (мама) |
| Условия эксплуатации | |
| Температура | от 13 до 33 °C |
| Диапазон температур калибровки (TCal) | От 18 °C до 28 °C |
| Диапазон влажности для наилучшей спецификации1,2: | Относительная влажность ≤ 50 % |
| Высота над уровнем моря | от 0 до 3000 м |
| 1 Влажность обратимо меняет стабильность сопротивления. 2 Если шунты были откалиброваны при влажности, выходящей за указанные пределы, спецификации стабильности будут соответствовать полученным при калибровке при хранении и применении шунтов при той же относительной влажности ±10 % |
|
| ДОПОЛНИТЕЛЬНЫЕ СПЕЦИФИКАЦИИ ТОКОВОГО ШУНТА 1МА | |
| Выходное сопротивление | 8 мОм |
| Максимальный безопасный ток на выходе | 11 мА (например, выход 1 В на 90 Ом) |
| Максимальная емкостная нагрузка | 800 пФ |
| Регулировка выходного напряжения | 15 миллионных долей/100 пФ |
| Максимальный сдвиг напряжения постоянного тока на выходе | ± 100 мкВ (обычно ± 25 мкВ) |
| Стандартная ошибка @ 1 МГц | <2 % |
| СПЕЦИФИКАЦИИ БАТАРЕИ | |
| Габариты батареи | AAA (44,5 x 10,5 мм) |
| Тип батареи | Никель-металлогидридная (NiMH) |
| Необходимое количество батарей | 8 (2 набора по 4) |
| Номинальное напряжение батареи | 1,2 В (4,8 В на группу из 4 батарей) |
| Стандартная емкость батареи | 800 мА-ч |
| Условия хранения и транспортировки для сохранности батарей | Не более 90 дней от –20 до 40 °C Не более одного года от –20 до 30 °C Время зарядки (при полной разрядке) 100 минут |
| Максимальное время работы батареи | Максимальная выходная нагрузка (11 мА) 18 часов Нагрузка с высоким импедансом 24 часа Рекомендуемое время охлаждения 100 минут Для предотвращения снижения емкости батарей необходимо перезаряжать их не реже двух раз в год |
Комплект поставки Fluke A40B-001MA:
- Токовый шунт 1 мА Fluke A40B-001mA -1
- Руководство по эксплуатации -1
- Методика поверки
