Тестер прочности при ударе ПРОМТ ТП-У (ГОСТ 4765)
Загрузка...Тестер прочности при ударе ПРОМТ ТП-У (ГОСТ 4765) (прежнее название — Измеритель прочности покрытий ПРОМТ УДАР) предназначен для определения прочности лакокрасочных покрытий при ударе грузом определенной массы с бойком заданного диаметра в свободном падении с выбранной высоты. Является модифицированной версией устройства NOVOTEST УДАР.
Прибор изготавливается для испытаний по ГОСТ 4765-2024 и может иметь несколько типов: У-1; У-1А; У-2; У-2М и ИПУ/Удар-Тестер. Типы по ГОСТ различаются грузами (масса, диаметр бойков и отверстий наковальни, количество) и длинной шкалы. Тестер прочности при ударе ПРОМТ ТП-У (ГОСТ 4765) всегда поставляется со шкалой длинной 1200 мм, что позволяет использовать его как любой из типов предусмотренных ГОСТ просто меняя грузы и наковальни (ответные части).

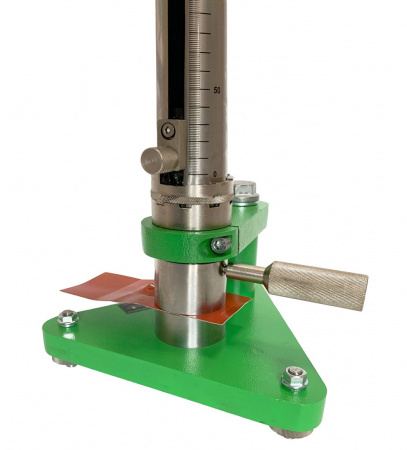

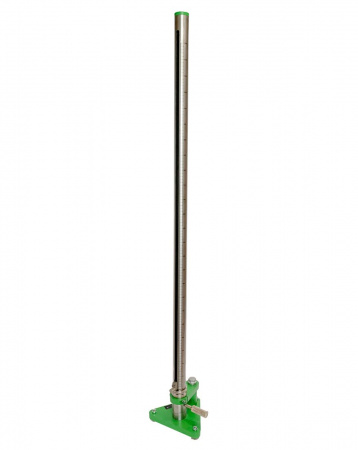

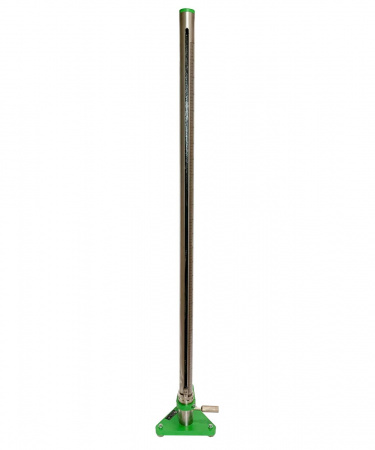

Измеритель изготовлен из металла, имеет в основании зажимное устройство для установки тестируемого образца и сменную наковальню для использования с различными грузами. На основание закреплена труба с прорезью и шкалой. В трубе свободно перемещается ударное устройство (груз) требуемой массой с бойком заданного радиуса.
Назначение:
- определение прочности лакокрасочных покрытий при ударе по ГОСТ 4765-2024
Особенности:
- металлическая конструкция
- простота применения
- зажимное устройство для образца
- сменные грузы и наковальни
- соответствует ГОСТ
- не подлежит внесению в ГОСРЕЕСТР СИ РФ.
| Основные характеристики | |
| Стандарт | ГОСТ 4765-2024 |
| Внесен в Госреестр СИ РФ | не подлежит |
| Аттестация в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Длина шкалы | 1200 мм |
| Цена деления шкалы | 1 мм |
| Масса груза | в соответствии с типом |
| Радиус бойка | в соответствии с типом |
| Диаметр отверстия наковальни | в соответствии с типом |
| Габаритные размеры, не более | 1500х230х200 мм |
| Масса, не более | 16 кг |
Тип У-1:
| Длина шкалы по ГОСТ |
500,0 ± 1,0 мм |
| Масса груза |
1000,0 ± 1,0 г |
| Диаметр сферической части бойка |
8,0 ± 0,3 мм |
| Диаметр рабочей части наковальни |
30,0 ± 0,2 мм |
| Диаметр отверстия наковальни |
15,0 ± 0,2 мм |
| Глубина погружения бойка в отверстие наковальни под нагрузкой |
2,0 ± 0,2 мм |
Тип У-1А:
| Длина шкалы по ГОСТ |
500,0 ± 1,0 мм |
| Масса груза |
1000,0 ± 1,0 г |
| Диаметр сферической части бойка |
8,0 ± 0,3; 15,0 ± 0,3 мм |
| Диаметр рабочей части наковальни |
30,0 ± 0,2; 35,0 ± 0,2 мм |
| Диаметр отверстия наковальни |
15,0 ± 0,2; 28,0 ± 0,2 мм |
| Глубина погружения бойка в отверстие наковальни под нагрузкой |
2,0 ± 0,2 мм |
Тип У-2:
| Длина шкалы по ГОСТ |
500,0 ± 1,0 мм |
| Масса груза |
1000,0 ± 1,0 г |
| Диаметр сферической части бойка |
15,0 ± 0,3 мм |
| Диаметр рабочей части наковальни |
35,0 ± 0,2 мм |
| Диаметр отверстия наковальни |
28,0 ± 0,2 мм |
| Глубина погружения бойка в отверстие наковальни под нагрузкой |
2,0 ± 0,2 мм |
Тип У-2М:
| Длина шкалы по ГОСТ |
1000,0 ± 2 мм |
| Масса груза |
500,0 ± 0,5; 1000,0 ± 1,0; |
| Диаметр сферической части бойка |
8,0 ± 0,3; 14,1 ± 0,3 мм |
| Диаметр рабочей части наковальни |
30,0 ± 0,2 мм |
| Диаметр отверстия наковальни |
15,0 ± 0,2; 28,0 ± 0,2 мм |
| Глубина погружения бойка в отверстие наковальни под нагрузкой |
2,0 ± 0,2 мм |
Тип ИПУ/Удар-Тестер:
| Длина шкалы по ГОСТ |
1000,0 ± 1 мм |
| Масса груза |
1000,0 ± 1,0; 2000,0 ± 1,0; |
| Диаметр сферической части бойка |
8,0 ± 0,3; 12,7 ± 0,3; 15,0 ± 0,3; |
| Диаметр рабочей части наковальни |
30,0 ± 0,2 мм |
| Диаметр отверстия наковальни |
15,0 ± 0,2; 16,3 ± 0,3; |
| Глубина погружения бойка в отверстие наковальни под нагрузкой |
от 2,0 ± 0,2 до 10,0 ± 0,2 мм |
Методика контроля:
Два способа проведения испытаний:
- Испытание покрытия путем воздействия определенной массы груза с определенной высоты падения, результаты которого проверяются на соответствие конкретным требованиям;
- Определение минимальной высоты падения при постепенном повышении высоты падения и минимальной массы груза, при которых исследуемое покрытие растрескалось или отслоилось от окрашиваемой поверхности.
Алгоритм проведения испытаний:

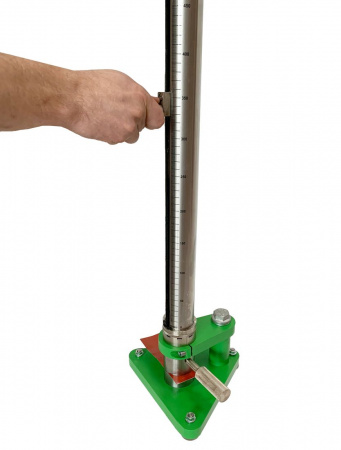

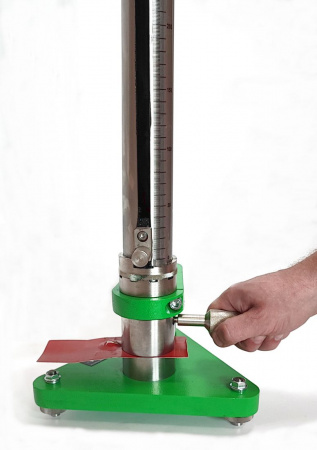

Нужный груз устанавливается на требуемой высоте. В случае необходимости используются подходящие ограничители с определенной толщиной для ограничения глубины вдавливания. Исследуемая пластинка помещается на наковальню покрытием наружу (прямой удар) или внутрь (обратный удар). Данная пластинка удерживается в таком положении при помощи прижимной муфты. Далее груз освобождается, падает на исследуемую пластинку на наковальне. Покрытие осматривается с помощью лупы.
Стандартный комплект поставки:
- Тестер прочности при ударе ПРОМТ ТП-У

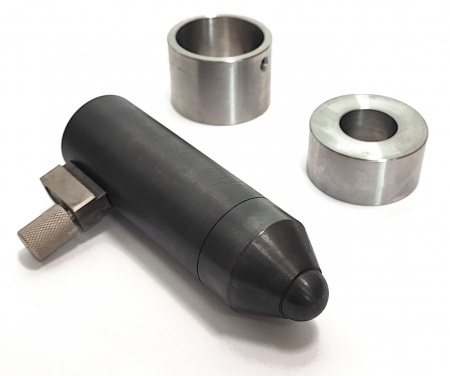

- 1 или несколько грузов с бойком в соответствии с типом
- 1 или несколько наковален
- руководство по эксплуатации
- паспорт
Дополнительные опции:
- оформление метрологической аттестации
- нестандартная высота
- дополнительные грузы и наковальни
- утяжелители
