Тестер покрытий при изгибе ПРОМТ ТП-ИД
Загрузка...Тестер покрытий при изгибе ПРОМТ ТП-ИД (прежнее название ПРОМТ ИЗГИБ 2) предназначен для определения прочности и эластичности покрытий при изгибе. Метод заключается в определении стержня или грани минимального диаметра при изгибе вокруг которого не происходит отслаивания или разрушения покрытия нанесенного на металлическую пластину.
Прибор изготавливается для испытаний по ASTM D 522 (метод B), ASTM D 1737 и представляет из 2 пластины между которыми закреплены металлические стержни диаметром от 3/8 до 1 дюйма. Пластины имеют закругленные рабочие грани толщиной 1/8 и 1/4 дюйма которые также использующиеся при измерении. Изгиб тестовых пластин с нанесенным покрытием проводится от стержня большего диаметра к стержню или грани меньшего.
Это надежный и простой механический прибор, не требующий специальных навыков для работы с ним, позволяет оперативно контролировать качество покрытий в полевых и лабораторных (цеховых) условиях.
НАЗНАЧЕНИЕ:
- Контроль прочности и эластичности покрытий при изгибе
ОСОБЕННОСТИ:
- металлическая конструкция
- простота применения
- соответствует нормативам
- не подлежит внесению в ГОСРЕЕСТР СИ РФ.
| Основные характеристики | |
| Стандарт | ASTM D 522, ASTM D 1737 |
| Внесен в Госреестр СИ РФ | не подлежит |
| Аттестация в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Диаметр рабочей части испытательных стержней | 1/8; 1/4; 3/8; 1/2; 5/8; 3/4; 1 дюйм (3,2; 6,4; 9,5; 12,7; 15,9; 19; 25,4 мм) |
| Длина испытательных стержней | 150 мм |
| Габаритные размеры, не более | 235х224х160 мм |
| Масса, не более | 3 кг |
| Условия эксплуатации | |
| — температура окружающей среды | от -45 до +40 °С |
| — относительная влажность, не более | 80% |
| — атмосферное давление | от 84,0 до 106,7 кПа |

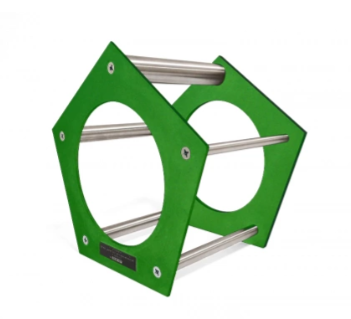

Конструкция прибора:
1 – испытательные грани; 2 – испытательный стержень; 3 – пятиугольные металлические пластины.
Применение тестера покрытий при изгибе ПРОМТ ТП-ИД:
- Изготовить тестовые образцы (пластины с нанесенным покрытием) из любого типа листового металла или резинового материала (например, сталь, алюминий, жесть или синтетический каучук). Толщина листового металла может быть не более 0,8 мм [1/32 дюйма], а толщина материалов резинового типа может быть не более 13 мм [1/2 дюйма].

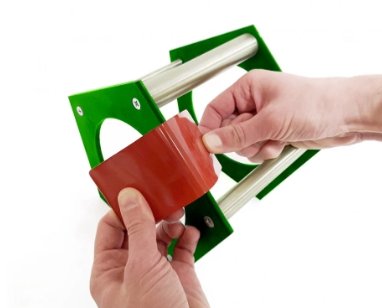

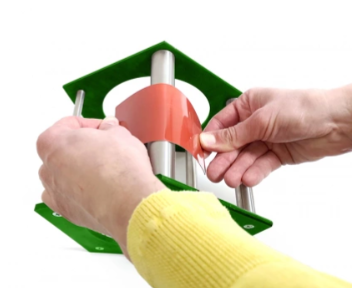

- Обернуть пластину покрытием вверх вокруг стержня или грани на 180°. При проведении контроля по схеме «годен-негоден» испытание проводится на одном стержне/грани определенного диаметра. В ином случае испытание начинают от стержня с большим диаметром к меньшему определяя стержень наибольшего диаметра при изгибе вокруг которого покрытие повреждается.
- После проведения испытания образец необходимо осмотреть на предмет образования трещин и/или отслоения покрытия от основного металла, отступив не менее 10 мм от края пластинки. Осмотр проводится невооруженным глазом либо с помощью лупы 10Х.
- В случае, если покрытие не повреждено, повторять испытание на стержнях/гранях меньшего диаметра до образования трещин и/или отслоения покрытия от основного металла.
- Зафиксировать диаметр стержня или грани при изгибе вокруг которого происходит повреждение испытываемого покрытия.
- Для подтверждения результата провести повторное испытание новой пластины на стержне того же диаметра.

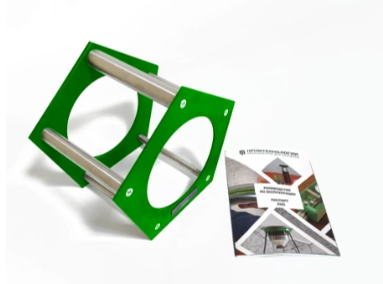

Стандартный комплект поставки:
- Тестер покрытий при изгибе ПРОМТ ТП-ИД
- Руководство по эксплуатации совмещенное с паспортом
- Упаковка
Дополнительные опции:
- Оформление метрологической аттестации
