Промышленный стационарный пирометр с выносным датчиком PCE IR 10
Загрузка...

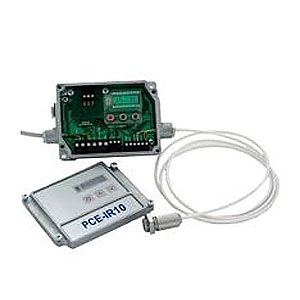

Пирометр PCE-IR10 состоит из миниатюрного сенсора, устанавливаемого в рабочей зоне, соединительного кабеля и отдельно устанавливаемого (вне зоны нагрева) электронного блока. Размеры сенсора минимальны, что позволяет устанавливать его практически везде. Несмотря на размеры, Пирометра PCE-IR10 обеспечивает высокий уровень точности, как и его полноразмерные аналоги.
Электронный блок пирометра PCE-IR10 позволяет обрабатывать полученные сигналы. Подобной функции нет ни у одного другого прибора этого класса и тем более данного ценового диапазона. Пирометр PCE-IR10 позвоялет Вам регулировать коэффициент черного, выбирать минимальное и максимальное значение, среднее значение. Управление Пирометром PCE-IR10 выполняется через компьютер с помощью специального программного обеспечения. Благодаря компактности и малым размерам прибор идеально подходит для установки сразу в нескольких точках произведственных линий. Точный, простой Пирометр PCE-IR10 в установке и использовании и при этом не дорогой.
Бесконтактные приборы имеет массу преимуществ, они позволяют работать при высоких температурах объекта без прямого контакта с ним, работают на поточных линиях и полностью исключают участие человека в опасных процессах.
Для достижения максимальной точности измерений Вы можете коэффициент черного для выбранного объекта. Значение коэффициента для каждого материала подбирается по специальной таблице (Emissionsgradtabelle). Если в таблице не указан конкретный тип материала, то вы можете провести самостоятельные измерения для последующей корректировки процесса измерения. Описание процедуры измерения (на немецком языке) вы можете найте здесь.
Преимущества прибора:
- Большой рабочий диапазон (до +600 °C)
- Компактные сенсоры для установки в самых труднодоступных местах
- Аналоговый выход
- В качестве опций предлагаются цифровые порты USB-/ RS-232-/ RS-485-/ Реле
- Температура эксплуатации до +180 °C (сенсор); блок управления (до +65 °C)
- Регулируемый коэффициент черного, удержание максимального и минимального значения на дисплее, среднее значение
- Дисплей LCD
- Возможность интеграции в сеть (макс. 32 сенсора с портом RS-485, опция))
- Питание 8 … 36 VDC
PCE IR 10:
| Аналоговый выход | 4 … 20 мА, 0 … 20 мА, 0 … 10 В, 0 … 5 В,(регулируемый), J или K термопары, собственная температура датчика 10 мВ / ° C |
| Цифровой выход (опционально) | USB, RS-232, RS-485, реле |
| Регулируемые параметры | Коэффициент черного, температурная компенсация, триггер (с помощью программного обеспечения) |
| Длина кабеля | 1 метр, под заказ другой длины |
| Потребляемый ток | 100мА |
| Источник питания | От 8 до 36В постоянного тока |
| Температура эксплуатации датчика | от -20 до +180гр.С |
| Относительная влажность | 10-95% без конденсации влаги |
| Пыле- влагозащищенность | IP65 |
| Вес- датчика
— блока |
40г
420г |
| Диапазон измерений | от -40 до +600 ° C |

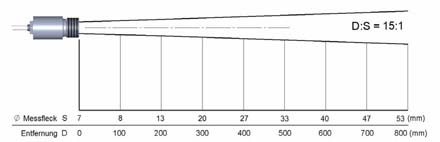

| Оптическое разрешение | 15:1 |
| Спектральный диапазон | от 8,0 до 14 мкм |
| Разрешение | 0,1 °C |
| Температурный коэффициент | ±0,05 °C /°C или ±0,05 %/ °C |
| Точность | ± 1% |
| Время реакции | 150мс |
| Обработка сигнала | макс., мин., среднее, последнее |
| Степень трансмиссии | 0,100 до 1,000 регулируемое, с шагом 0,001 |
| Коэффициент черного | 0,100 — 1,100, регулируемое, с шагом 0,001 |
Комплект поставки PCE IR 10:
- блок пирометра PCE-IR 10 с аналоговым интерфейсом
- датчик с кабелем 1 метр
- инструкция по эксплуатации и установке
