Измерительный шаблон сварщика WG10 ЭЛИТЕСТ
Загрузка...

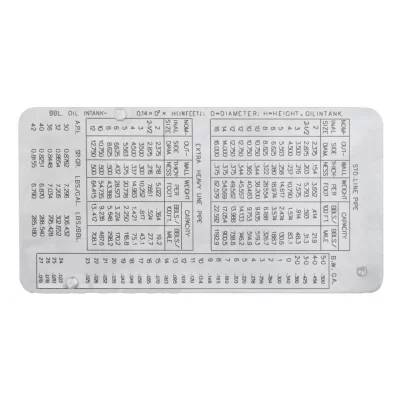

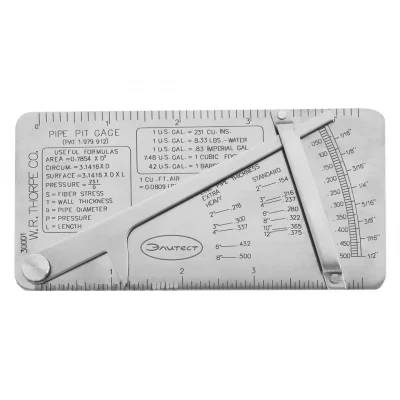

Измерительный шаблон сварщика WG10 предназначен для визуально-измерительного контроля дефектов на поверхности труб. Все шкалы шаблона нанесены в дюймах, поэтому его использование целесообразно при работе с трубопроводами, выполненными в соответствии с американскими стандартами ASTM и ASME либо другими стандартами, где за основу взята дюймовая система исчисления величин. Используя данный шаблон можно сравнить глубину дефекта трубы с нормативной толщиной ее стенки. Для удобства на шаблон нанесены формулы расчета геометрических и физических величин. На обороте содержатся таблицы с типовыми сочетаниями диаметра, толщины, массы и емкости трубопроводов.
Технические характеристики WG10 ЭЛИТЕСТ:
Вес, не более: 185 г
Материал: нержавеющая сталь
| Шкала | Ед. изм. | Диапазон шкалы | Цена деления шкалы | Погрешность измерения |
| А | дюйм | 0–1/2
0–0,500 |
1/16
0,010 |
1/32
0,005 |
| Б1 | 0–4½ | 1/10 | 1/20 | |
| Б2 | 0–4½ | 1/16 | 1/32 |
Контролируемые параметры
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления | Погрешность измерения |
| толщина деталей (s), дюйм | Б1
Б2 |
0–4½
0–4½ |
1/10
1/16 |
1/20
1/32 |
| притупление кромки (c), дюйм | ||||
| длина дефекта (l), дюйм | ||||
| глубина скоса кромки до сварки (h1), относительно верхней детали, дюйм | А | 0–1/2
0–0,500 |
1/16
0,010 |
1/32
0,005 |
| смещение кромок (h2), дюйм | ||||
| глубина дефекта (h3), дюйм |
