Источник лазерного излучения MultiFiber Pro SM 1310 мкм
Загрузка...

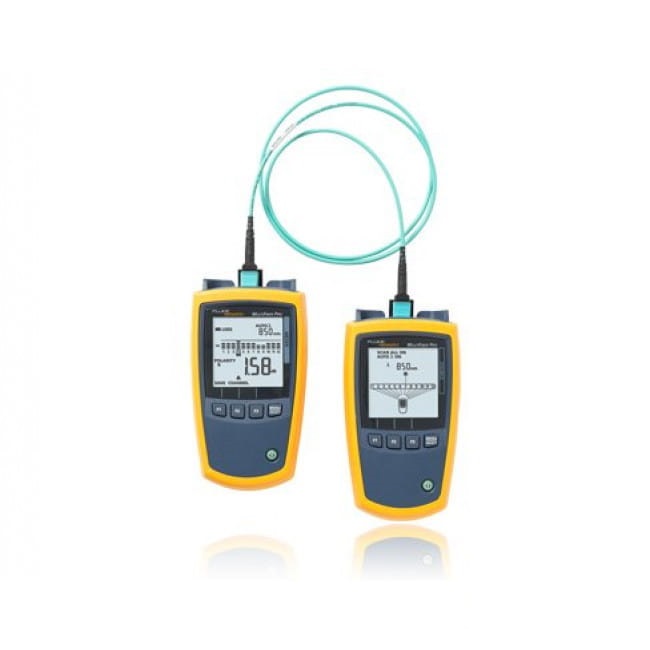

Источник лазерного излучения MultiFiber Pro SM 1310 мкм применяется в комплекте с измерителем мощности MFPOWERMETER MultiFiber Pro, подавая тестовый когерентный сигнал в 8-, 10- и 12-волоконные магистрали и шнуры с разъемами MPO — MTP при определении показателя потерь в одномодовых линиях. Устройство позволяет расширить функциональные возможности комплектов MFTK1200, обеспечивая проведение тестирования ВОЛС с волокном 9 мкм с коннектором APC на длине волны 1310 мкм. Лазерный излучатель устройства обладает высокой стабильностью характеристик, выдавая фиксированную мощность не менее –1 дБм, с колебаниями не более 0,25 дБ за 8 часов.
Особенности
- Интегрированный разъем MPO с самозакрывающимся защитным колпачком обеспечивает простое подключение к тестируемому шнуру, кабелю или трассе, без применения переходников-разветвителей.
- Поддержка автоматического согласования с приемным устройством MFPOWERMETER – MultiFiber Pro SM 1310 мкм выдает сигнал с информацией о длине волны, который регистрируется измерителем мощности, обеспечивая корректную установку соответствующего режима работы без вмешательства пользователя, не допуская ошибочных настроек.
- Определение полярности – при сканировании линий в автоматическом режиме в подаваемом оптическом сигнале содержится информация о номере каждого канала, принимаемая измерителем оптической мощности, который способен распознавать полярности A, B, C, выявлять нестандартные соединения или отсутствие подключения отдельных волокон в кабеле.
- Режим «2 kHz» упрощает идентификацию отдельных волокон и кабелей, подключенных к коммутационным панелям, выявляя с помощью измерителя мощности линии, в которые подается сигнал, модулированный частотой 2 кГц.
Преимущества
От более дешевых моделей аналогичного назначения источник излучения MultiFiber Pro SM 1310 мкм отличается повышенной информативностью. Прибор оборудован монохромным ЖК-дисплеем с подсветкой, на котором высвечивается не только текущий режим работы, активные функции, длина волны излучателя и индикатор батареи, но и отображается процесс подачи сигнала в линии кабеля или шнура. При необходимости источник излучения может быть переведен из режима последовательного автоматического переключения линий в ручной режим. Для управления работой излучателя и задания режимов работы служат функциональные кнопки под экраном.
Несъемная конструкция защитного колпачка, который прикрывает разъем MPO, когда прибор не используется, исключает его случайную потерю в процессе эксплуатации.
Технические характеристики MultiFiber Pro SM 1310 мкм:
| Fluke Networks MultiFiber™ Pro | ||
|---|---|---|
| Внешние условия | ||
| Рабочие температуры | -10 – +50 °C | |
| Температура хранения | -20ºC – 50 °C | |
| Рабочая влажность | 95% (10 – +35 ºC) без образования конденсата 75% (35 – +45 ºC) без образования конденсата Неконтролируемо <10 °C |
|
| Рабочая высота над уровнем моря | 4 000 м | |
| Высота над уровнем моря при хранении | 12 000 м | |
| Вибрация | Случайно 2 G, 5 – 500 Гц | |
| Измеритель оптической мощности (спецификации применимы при 23 ºC (73 ºF), если не указано иначе.) | |
|---|---|
| Тип детектора | InGaAs |
| Калиброванные длины волн | 850 нм, 1300 нм, 1310 нм, 1550 нм |
| Диапазон измерений | 0 – -50 дБм |
| Время проведения теста: | 6 секунды |
| Линейность измерений мощности | ±0,1 дБ 2 |
| Погрешность измерения мощности | ±0,35 дБ2 |
| Воспроизводимость измерения мощности | < 0,10 дБ2 |
| Разрешение экрана, дБ или дБм | 0,01 |
| Единицы отображения мощности | dBm (дБм), mW (мВт), µW (мкВт) |
| Задаваемый пользователем предел потерь | 0,05 дБ до 50,0 дБ с шагом 0,05 дБ до 10,0 дБ и 0,1 до 50,0 дБ |
| Автоматическое определение длины волн | Да |
| Определение полярности | Определяет полярность A, B, C и Corning Plug & Play™ Universal Systems |
| Определение 2 кГц | Да |
| Хранение записей | 3000 записей, одна запись на одно оптоволокно (250 12-волоконные кабели) |
| Внешний интерфейс | Полноскоростной USB 2,0 |
| Оптический разъем | MPO-интерфейс для 12-волоконных, незакрепленных штекеров. Совместим с одномодовыми волокнами с длиной волны 62,5 мкм, 50 мкм. Разъем оснащен самозакрывающейся защитной крышкой. |
| Требование к питанию | 2 щелочные батарейки типа АА |
| Время работы от батареек 3 | 30 часов (стандарт) |
| Автоматическое выключение питания | 10, 20, 30 или 60 минут (может быть отключено пользователем) |
| Предупреждение о низком заряде батареи | Мигающий индикатор низкого уровня заряда батарей |
| Размеры | 5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см) |
| Масса | 10,9 унции (309 г) |
1. Для 850 нм, 0 – -50 дБм. Для 1300, 1310, 1550 нм, от -5 дБм до -50 дБм
2. Для оптического сигнала непрерывной волны.
3. Измеряемый уровень мощности ≤0 дБм. Включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
4. 23°C, после 10 минут прогрева
5. 23°C, после 15 минут прогрева
6. Автоматическое определение длины волны, полное сканирование и включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
| Источники | ||||
|---|---|---|---|---|
| 850 нм источник | 1310 нм источник | 1550 нм источник | ||
| Тип источника излучения | Светодиодный | Лазер | ||
| Длина волны | ±30 нм | 1310 нм ± 20 нм | 1550 нм ± 20 нм | |
| Ширина спектра (полная ширина кривой распределения на уровне полумаксимума | 50 нм (номинал) | 2 нм (номинал), 5 нм (максимум) | ||
| Минимальная выходная мощность | ≥-24 дБм | ≥ -1 дБм | ||
| Стабильность | ≤ ±0,1 дБ свыше 8 часов4 | ≤ ±0,25 дБ свыше 8 часов5 | ||
| О безопасности лазера | IEC 60825-1:класс 1 | |||
| Стандарт Encircled Flux | Соответствует TIA 455-526-14B, ISO/IEC 14763-3 и IEC 61280-4-1 для 50/125 мкм на оптическом разъеме источника. | NA | ||
| Оптический разъем | MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 62,5 мкм и 50 мкм, только отличные от APC. Разъем оснащен самозакрывающейся защитной крышкой. | MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 9 мкм, только APC. Разъем оснащен самозакрывающейся защитной крышкой. | ||
| Режимы | Модуляция 2 кГц, автоматический выбор длины волны | |||
| Требование к питанию | 2 щелочные батарейки типа АА | |||
| Время работы от аккумулятора6 | >30 часов (стандарт) | |||
| Автоматическое выключение питания | 10, 20, 30 или 60 минут (может быть отключено пользователем) | |||
| Предупреждение о низком заряде батареи | Мигающий индикатор низкого уровня заряда батарей | |||
| Размеры | 5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см) | |||
| Масса | 11,4 унции (323 г) | |||
