Глубиномер пазов и очаговой коррозии ПРОМТ Допуск
Загрузка...Глубиномер пазов и очаговой коррозии ПРОМТ Допуск используется для контроля глубины очаговой коррозии, а также узких пазов и отверстий в диапазоне до 8 мм. В основу метода положена фиксация перемещения индентора вглубь дефекта, паза или отверстия при установке прибора на поверхность контролируемого изделия. После настройки нуля глубиномер устанавливается на объект опорной площадкой (стандартные насадки) или на ножки (вилочная насадка) из которой под воздействием пружины выдвигается индентор игольчатого типа. Перемещение индентора останавливается в момент его касания твердой части изделия не подверженной коррозии либо же дна паза или отверстия. Глубина на которую выдвинулся индентор фиксируется на индикаторе часового типа. Прибор пришел на смену устройству NOVOTEST Допуск.
Это надежный механический прибор выполненный из металла и пластика, съемные опорные насадки позволяют использовать прибор для различных задач и объектов. Стандартные имеют круглую контактную площадку различного диаметра, специализированная вилочная благодаря своей конструкции позволяет установить устройство на пятно коррозии большого размера или радиусную поверхность. Глубиномер очаговой коррозии ПРОМТ Допуск не требует специальных навыков для работы с ним и позволяет оперативно контролировать глубину коррозии, пазов и отверстий в полевых и лабораторных (цеховых) условиях.
Назначение:
- определение глубины очаговой коррозии
- определение глубины пазов и отверстий
Особенности:
- простота использования и наглядность полученных результатов
- опорные площадки различных размеров для решения широкого круга задач
- возможность проводить работы в полевых условиях (запыленность, повышенная влажность и низкая температура)
- не требует специальных навыков для использования
- надежная и простая конструкция
- небольшой вес и размер.
Обратите внимание: в конструкции глубиномера могут быть применены различные индикаторы (измерительные головки) стороннего производства, поэтому ее внешний вид может отличаться от приведенного на сайте. В случае комплектования прибора индикатором с поверкой, информация о наименовании, изготовителе, серийном номере и годе производства глубиномера наносится на опорную насадку, так как размещение шильда на индикаторе может вызвать сложности с его дальнейшей идентификацией при поверке.
| Основные характеристики | |
| Стандарт | ПРВМ.401122.001 ТУ:2022 |
| Внесен в Госреестр СИ РФ | нет |
| Калибровка в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Диапазон измерения | от 0,05 до 8 мм |
| Погрешность | 0,02 мм |
| Минимальный диаметр отверстия или минимальная ширина паза | 1,7 мм |
| Размер контактной площадки насадки | Ø10; Ø25; Ø40 или 96х80 мм |
| Цена деления основного циферблата | 0,01 мм |
| Цена деления малого циферблата | 1 мм |
| Габаритные размеры, не более | 115х60х45 мм |
| Масса, не более | 0,25 кг |
| Условия эксплуатации | |
| — температура окружающей среды | от -25 до +60 °С |
| — относительная влажность, не более | 95% |
| — атмосферное давление | от 94,0 до 106,7 кПа |
Конструкция прибора:

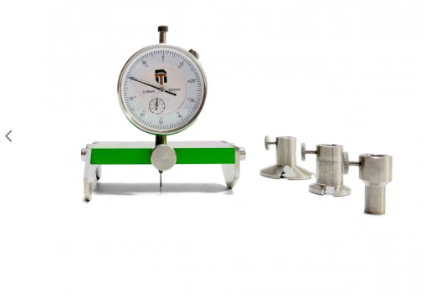

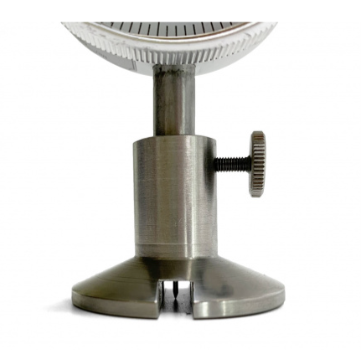

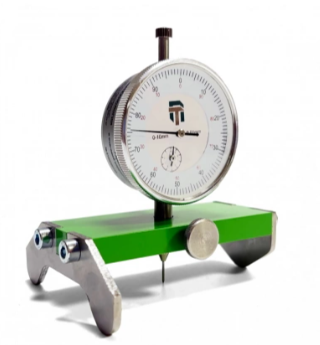

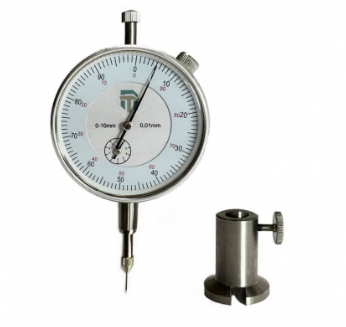

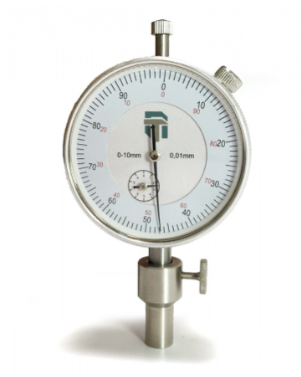

Глубиномер состоит из индикатора с подвижным штоком, съемного индентора и сменной опорной насадки. В конструкции прибора могут быть применены различные индикаторы (измерительные головки) стороннего производства, поэтому ее внешний вид может отличаться от приведенного на рисунке. Шток, индентор и опорная насадка изготовлены из нержавеющей стали.
Помимо основного (с внешней и внутренней шкалой), на индикаторе прибора имеется малый циферблат для счета оборотов стрелки-указателя. В верхней части глубиномера находится головка подвижного штока, а также фиксатор поворотного ободка. В нижней части прибора располагается индентор закрепленный на подвижном штоке глубиномера и опорная насадка, фиксирующаяся на неподвижном кожухе штока.

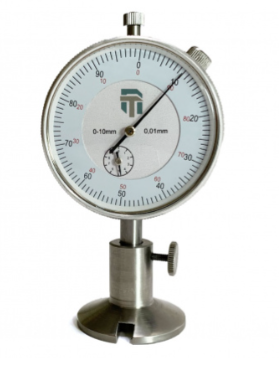

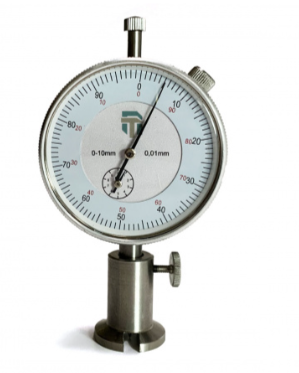

1 – индикатор; 2 – малый циферблат; 3 – поворотный ободок; 4 – вилочная опорная насадка; 5 – индентор; 6 – винт для фиксации насадки; 7 – головка штока; 8 – винт для фиксации ободка; 9 – стрелка-индикатор; 10 — основной циферблат; 11 — неподвижный кожух штока; 12 – стандартные опорные насадки.
Подготовка глубиномера очаговой коррозии ПРОМТ Допуск к работе:
- Одень опорную площадку на кожух штока не фиксируя ее.
- Установить глубиномер на ровной и твердой поверхности и опустить прибор вниз до упора.
- Медленно поднимать прибор вверх придерживая опорную насадку на месте до совмещения стрелки малого циферблата с «0». Зафиксировать в этом положении глубиномер в насадке винтом.
- Ослабить винт для фиксации ободка и совместить стрелку-индикатор с «0» положением основного циферблата вращением ободка.
- Поднять и опустить на поверхность прибор для контроля постоянства «0».
Проведение измерения глубины очаговой коррозии:

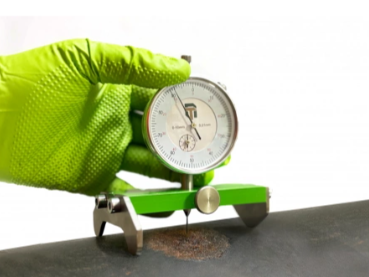

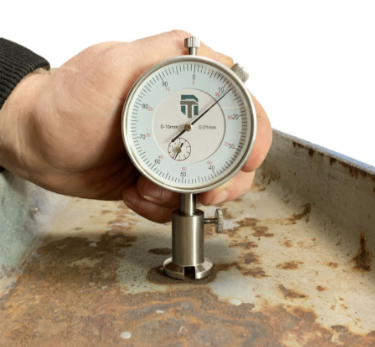

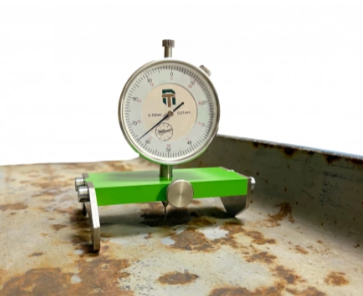

- Установить прибор на контролируемый объект так чтобы индентор попал в очаг коррозии и плотно прижать опорную насадку к поверхности.
- Взявшись за головку глубиномера несколько раз поднять и опустить ее, чтобы индентор опустился до нижней точки углубления очаговой коррозии.
- Зафиксировать значения глубины коррозии. Малый циферблат отображает значения в целых миллиметрах, основной – в сотых.
- Провести несколько измерений определив максимальное значение глубины очага коррозии.
Проведение измерения глубины отверстий и пазов:
- Установить прибор на контролируемый объект так чтобы индентор попал в отверстие или паз, плотно прижать опорную насадку к поверхности.
- Зафиксировать значения глубины. Малый циферблат отображает значения в целых миллиметрах, основной – в сотых.
- Провести несколько измерений определив максимальное значение глубины отверстия или паза.

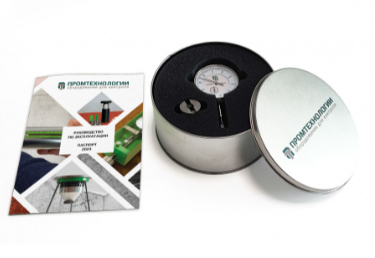

Стандартный комплект поставки:
- глубиномер пазов и очаговой коррозии ПРОМТ Допуск
- стандартная опорная площадка (диаметр на выбор заказчика)
- металлическая коробка
- руководство по эксплуатации совмещенное с паспортом
Дополнительные опции:
- оформление калибровки
- дополнительные опорные площадки
