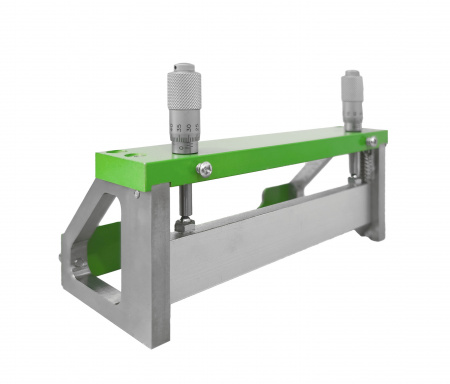

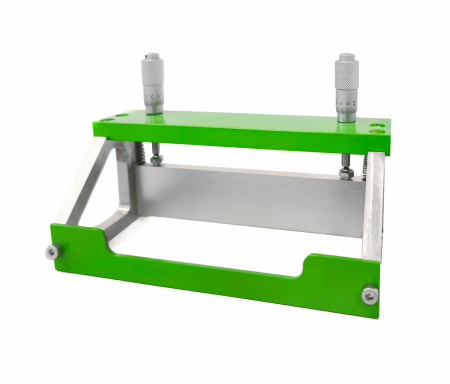

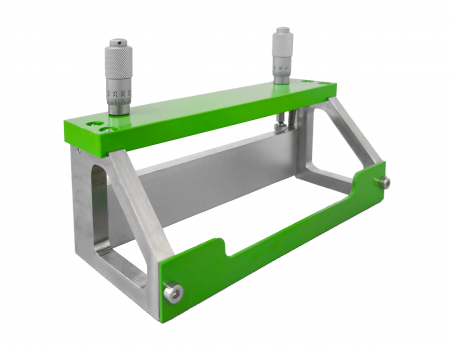

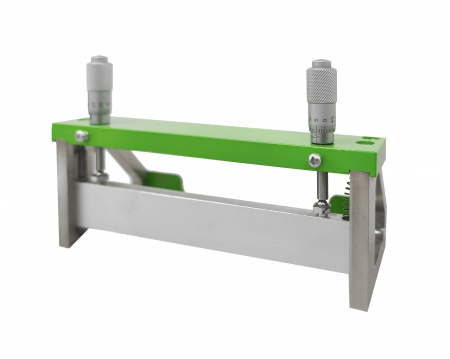

Аппликатор с регулируемым диапазоном ПРОМТ А-РД
Загрузка...Аппликатор с регулируемым диапазоном ПРОМТ А-РД (прежнее название ПРОМТ АУ-1) предназначен для нанесения покрытий требуемой толщины на тестовые пластины при проведении различных испытаний. Соответствует ГОСТ 8832-76, ISO 16862 и ASTM D 823. Метод заключается в протяжке аппликатора по тестовой пластине, при которой за устройством остается ровный слой покрытия. Требуемую толщину мокрого слоя обеспечивает высота паза создаваемого подвижным ножом (шторкой) аппликатора, перед которым наливается необходимое количество наносимого материала. Высота паза в диапазоне 0-6 мм устанавливается с помощью двух микрометрических головок с ценой деления в 1 мкм. Нужно учитывать, что толщина сухого слоя покрытия не будет соответствовать установленной высоте паза устройства так как при высыхании она уменьшается.
Аппликатор изготавливается из металла и представляет из себя две опорные базы соединенные сверху плитой на которой установлены микрометрические головки регулирующие высоту расположения подвижного ножа. Ширину наносимого материала определяет расстояние между опорными базами. Прибор стандартно выпускается с шириной паза 80 мм и 150 мм (прочие варианты по согласованию). Является вспомогательным оборудованием и не подлежит внесению в ГОСРЕЕСТР СИ РФ.
Аппликатор с регулируемым диапазоном ПРОМТ А-РД это надежное и простое устройство, не требующее специальных навыков для работы с ним, позволяет оперативно наносить покрытие требуемой толщины в лабораторных и цеховых условиях.
Назначение:
— нанесение покрытий требуемой толщины на тестовые пластины в соответствии с ГОСТ 8832-76
Особенности:
- соответствует ГОСТ
- металлическая конструкция
- простота применения
- широкий диапазон регулировки толщины покрытия
- 2 варианта ширины паза
- не подлежит внесению в ГОСРЕЕСТР СИ РФ.
| Основные характеристики | |
| Стандарт | ГОСТ 8832-76, ISO 16862, ASTM D 823 |
| Внесен в Госреестр СИ РФ | не подлежит |
| Аттестация в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Высота паза (зазора) | 0-6 мм |
| Предел допускаемой абсолютной погрешности | ±(0,05h+5), где h – высота цели |
| Шаг регулировки высоты паза (зазора) | 1 мкм |
| Ширина паза | 150 ± 0,1 мм 80 ± 0,1 мм |
| Габаритные размеры, не более | 185х90х110 |
| Масса, не более | 0,8 кг |
| Условия эксплуатации | |
| — температура окружающей среды | 20 ± 2°С |
| — относительная влажность | 65+5% |
| — атмосферное давление | от 84,0 до 106,7 кПа |
Конструкция прибора:
1 – микрометрические головки; 2 – винты фиксаторы; 3 – пружины; 4 – нож; 5 – опорные базы; 6 – плита .
Применение аппликатора ПРОМТ А-РД:
1. Соблюсти условия нанесения покрытия: вентилируемое помещение, температура 20±2 °С и относительная влажность воздуха 65±5 %.
2. Подготовить пластины тщательно очистив и удалив остатки покрытий, ржавчины и тп.
3. Установить с помощью микрометрических головок требуемую высоту паза.
4. Положить лист бумаги на горизонтальную поверхность.
5. Разместить на бумаге тестовую пластину обеспечив ее неподвижность.
6. Поставить аппликатор на пластину разместив сторону прибора с регулируемым пазом на краю пластины.
7. Налить перед пазом 2-5 мл материала.
8. Равномерно перемещать аппликатор с небольшим нажимом по пластине со скоростью 5-10 см/с оставляя непрерывный слой покрытия на пластине.
9. Слить избыточный материал на бумагу.
Стандартный комплект поставки:
- аппликатор с регулируемым диапазоном ПРОМТ А-РД
- руководство по эксплуатации совмещенное с паспортом
- упаковка
Дополнительные опции:
- свидетельство о метрологической аттестации.
